Qual câmera está no ar?
A gente sinaliza.
Do Arduino Mega e WS2812B ao sistema sem fio com ESP32 e WS2811: a evolução de um sinalizador para câmeras de estúdio.
Protótipos validados + nova etapa de desenvolvimento
MONITOR DE CÂMERAS SIMULAÇÃO
4 ENTRADASHardware + softwareDo comando ao LED
CONTEXTOEstúdio multicâmera
JÁ TESTADOArduino + WS2812B
4º SEMESTREESP32 + WS2811 · Sem fio proposto
Role para explorar
01 — CONTEXTO
O desafio por trás
da câmera ativa.
Em uma produção com várias câmeras, a informação de qual sinal está no ar precisa chegar claramente a quem está diante e atrás das câmeras.
Comunicação
Transformar o estado da mesa de vídeo em um sinal luminoso compreensível.
Automação
Reduzir a necessidade de avisos manuais, mantendo a indicação consistente.
02 — ARQUITETURA
Do corte de vídeo
até a sinalização.
Compare os testes já realizados com a nova configuração estudada para o 4º semestre. A arquitetura sem fio foi escolhida pelo grupo, mas ainda não foi implementada nem validada.
O software em Python consulta a mesa de vídeo e transmite pela porta serial a seleção para o Arduino, que aciona os LEDs simples correspondentes.
O diagrama diferencia o que já foi testado do que ainda está em desenvolvimento.
03 — COMPONENTES
As peças que fazem
a ideia funcionar.
Compare os protótipos já testados com a nova arquitetura escolhida: ESP32 em cada câmera e comunicação sem fio.
ESP32
Plataforma planejada para substituir o Arduino Mega e distribuir os estados das câmeras por uma rede sem fio.
Planejado · Sem testes comprovados
NOVO SINALIZADORWS2811

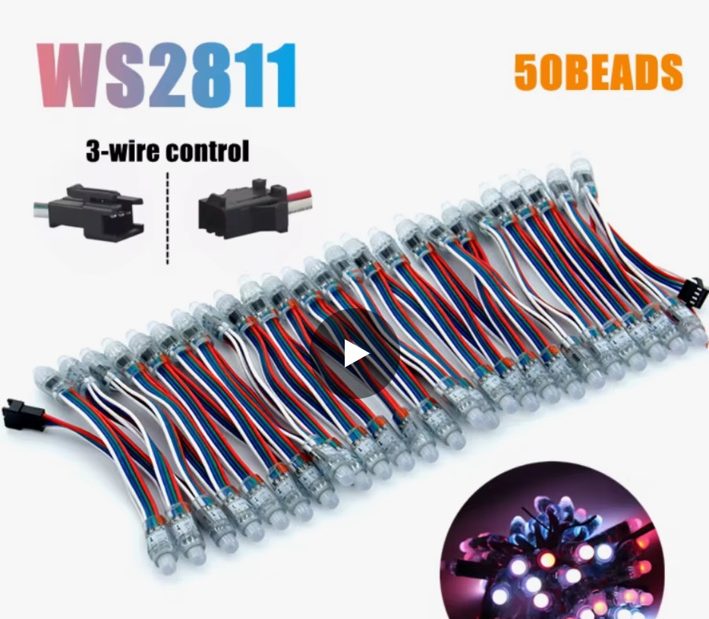

Pixels RGB individuais em cordão, mostrados em anúncio de 50 unidades e conectores de três fios.
Modelo de referência · Compra não confirmada5 V ou 12 V?
As duas variantes aparecem no anúncio. A escolha depende de alimentação, quantidade de pixels e instalação.
Tensão ainda não definida5 ESP32 · Sem fio
Um ESP32 central e um em cada câmera; ESP-NOW é a solução de comunicação proposta. A interface com a ATEM ainda será definida.
Topologia definida · Ainda não testada
VÍDEOATEM Mini Pro

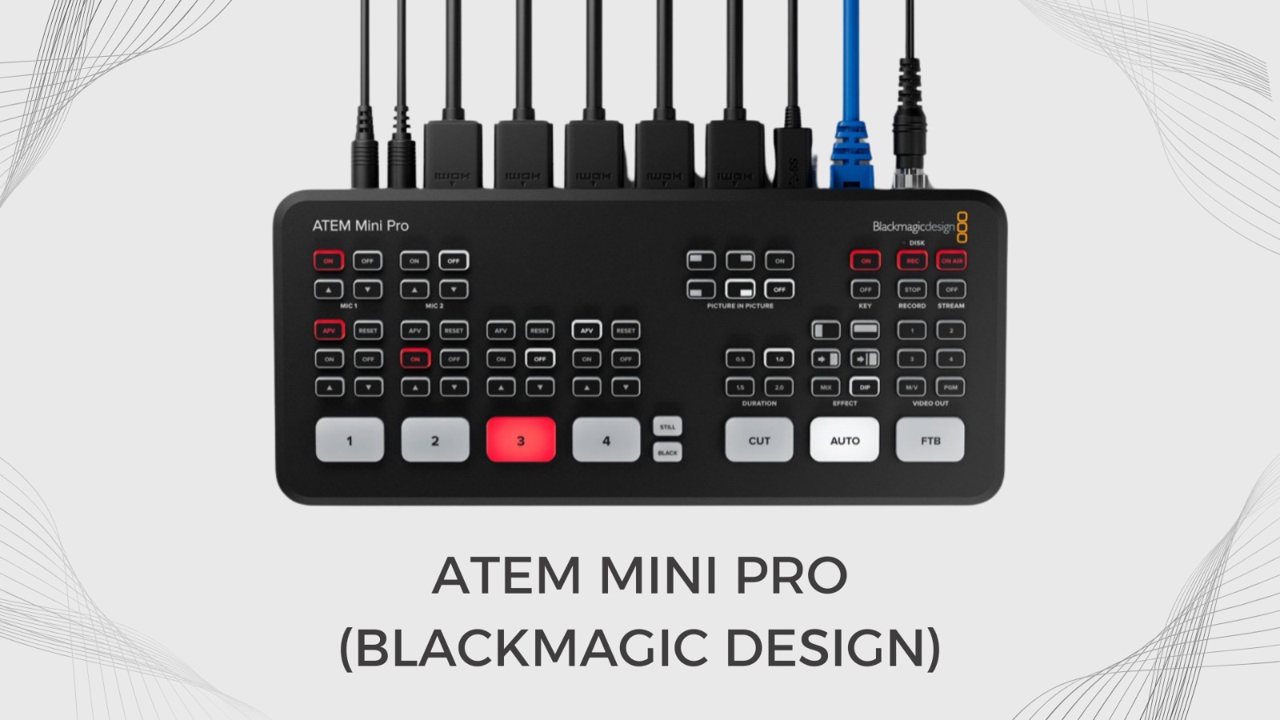

Mesa responsável pela seleção das câmeras no estúdio.
Base da integração inicialArduino Mega 2560
Executa a lógica de acionamento dos sinais luminosos.
Utilizado nos protótiposPython + Serial
Faz a ponte entre as informações da mesa e o Arduino na integração inicial.
Integração já validada
SINALIZAÇÃOWS2812B RGB

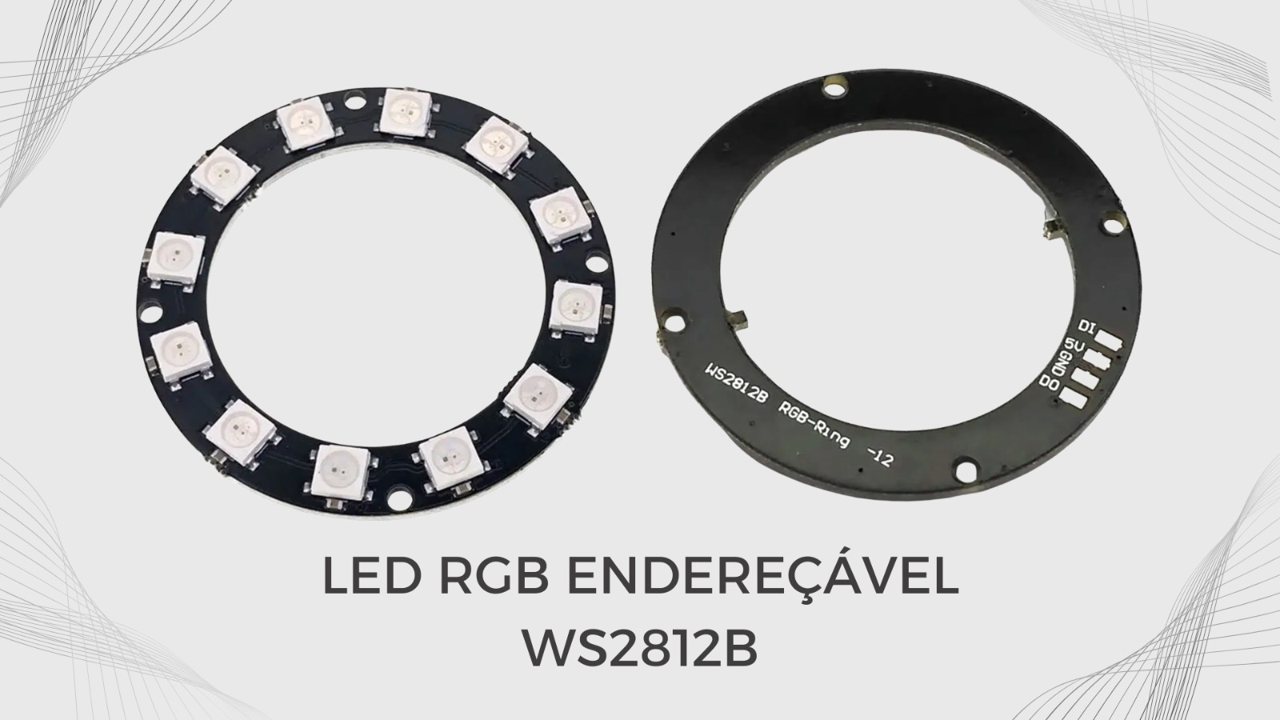

Quatro módulos endereçáveis testados em bancada com a biblioteca Adafruit NeoPixel.
Ensaios com cores e préviaNova configuração planejada para este semestre
PLANEJADOTopologia sem fio escolhida: 1 ESP32 central + 4 receptores nas câmeras. ESP-NOW e WS2811 ainda sem ensaios; imagem do LED é referência comercial.
Apêndice A • Relatório do 3º semestre (2026)
04 — TRAJETÓRIA
Um projeto feito
etapa por etapa.
Do sistema inicial aos WS2812B: agora o grupo escolheu uma arquitetura sem fio, com ESP32 central e receptores em cada câmera.
05 — INTERATIVIDADE
Teste a ideia.
Veja os sinais.
Uma simulação didática dos estados de sinalização documentados nos testes anteriores. Ela não representa testes já realizados com WS2811 ou ESP32.
PROGRAMA / NO AR
PRÉVIA
Vermelho fixo: câmera no ar Verde piscante: préviaCores reproduzidas nos testes em bancada
Registros reais do desenvolvimento
Fotos do ensaio com WS2812B e vídeo de bancada enviado pela equipe.
06 — STATUS
O que já fizemos.
O que vem depois.
Os protótipos anteriores têm resultados documentados. Neste semestre, a topologia sem fio foi escolhida, mas ainda depende de montagem e testes.
Integração inicial
- ATEM → Python → Arduino Mega
- Comandos via comunicação serial
- Acionamento de LEDs simples
Protótipo anterior ao 3º semestre
3º semestre · RGB
- Quatro anéis WS2812B
- Seleção simulada por botões
- Vermelho ativo e verde de prévia
Conforme relatório do 3º semestre
4º semestre · Evolução
- Migrar do Arduino para ESP32
- Estudar pixels WS2811
- Topologia sem fio: 1 central + 4 receptores
- Definir tensão e realizar os testes
Nenhum ensaio da nova combinação confirmado
Base documental: relatório do 3º semestre

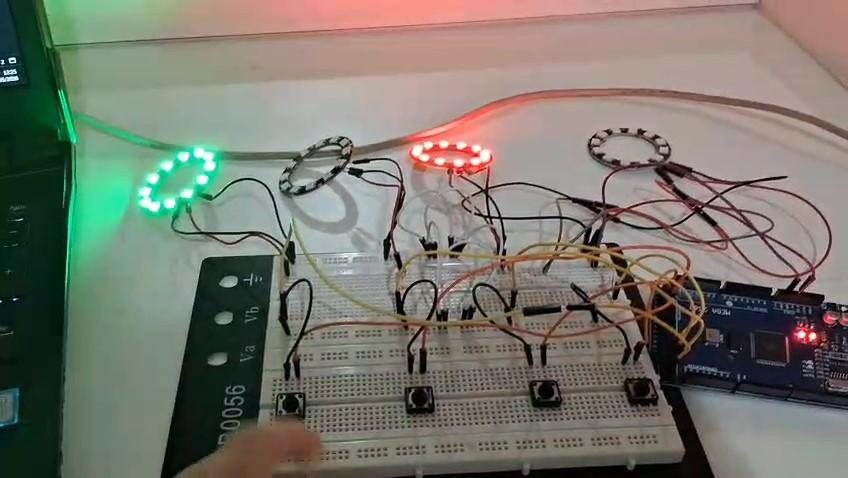

Os ensaios WS2812B usam botões nas portas 45/47/49/51, LEDs nas portas 22/24/26/28 e controles de cor. A arquitetura sem fio foi escolhida pela equipe. ESP-NOW está proposto para a comunicação, mas sua implementação e resultados ainda não foram comprovados.
07 — EVOLUÇÃO
A próxima versão
já tem direção.
O grupo escolheu usar ESP32 distribuídos nas câmeras. As próximas validações vão determinar o funcionamento real dessa configuração.
Escolher o WS2811
Definir 5 V ou 12 V, quantidade de LEDs por sinalizador e confirmar as especificações reais do produto.
DECISÃO PENDENTETestar os 5 ESP32
Validar a comunicação sem fio entre o central e as quatro câmeras, sem presumir desempenho antes dos testes.
TESTES A REALIZARConectar à ATEM
Definir a interface entre a mesa e o ESP32 central e testar os sinalizadores WS2811 nas câmeras.
ETAPA POSTERIOR08 — EQUIPE E CONCLUSÃO
Tecnologia que
facilita a produção.
O projeto une eletrônica, programação e uma necessidade concreta de estúdio. No 4º semestre, escolhemos uma arquitetura com ESP32 central e receptores sem fio em cada câmera. A próxima etapa é comprovar seu funcionamento com WS2811.
